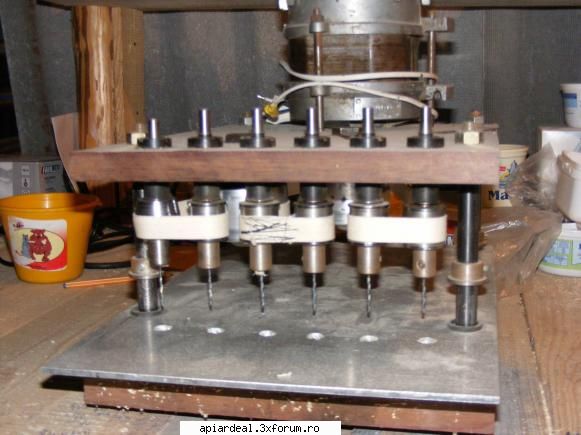

Transmisia se face prin intermediul unei curele late (Habasit)-22X1X1600 mm. Lagaruirea se realizeaza prin intermediul unui rulment tip PLC Burghiul D=2 mm este prins intr-o bucsa si rigidizat cu ajutorul unui surub transversal. Bucsa are corp comun cu fulia de antrenare. Intinzatoarele sunt fulii din Al. prinse pe rulmenti PLC. Motor de masina de spalat. Daca este interes pot detalia cu poze si schite. Cu stima
Transmisia se face prin intermediul unei curele late (Habasit)-22X1X1600 mm. Lagaruirea se realizeaza prin intermediul unui rulment tip PLC Burghiul D=2 mm este prins intr-o bucsa si rigidizat cu ajutorul unui surub transversal. Bucsa are corp comun cu fulia de antrenare. Intinzatoarele sunt fulii din Al. prinse pe rulmenti PLC. Motor de masina de spalat. Daca este interes pot detalia cu poze si schite. Cu stima
Te rog detaliaza. Daca poti pune si o schita e perfect. Cu totii pierdem mult timp la gaurirea ramelor.
_______________________________________ Miere multa si inima curata
In afara de schita, mai trebuie si imaginatie. Pe mine daca m-ar pune cineva sa fac o schita, ar trebui sa ma duc la chirurg, si sa scoata de acolo datele. Orice construiesc, nu folosesc hartia si creionul. Din lipsa de ocupatie, orice lucru il fac de trei ori. A treia oara, sper intotdeauna sa-mi reuseasca. Mai mult, poate iese altceva decat m-am gandit. Atat pot sa observ, ca se foloseste un motor de masina de spalat, partea de centrifuga. Este un motor puternic, dar cred ca trebuie redusa putin turatia, pentru potectia burghielor. Mai simplu este sa se cumpere 6+1 masini de gaurit, se fixeaza cu ajutorul colierelor reglabile. Ceea ce vad eu in poza, pare sa fie foarte costisitor. Cel putin la prima vedere. Daca se cumpara 6 mandrine, si se fac 6 lagare pentru ax, cu rulmenti, 6 fulii, costa, prea mult. Cand afli pretul, renunti din start.

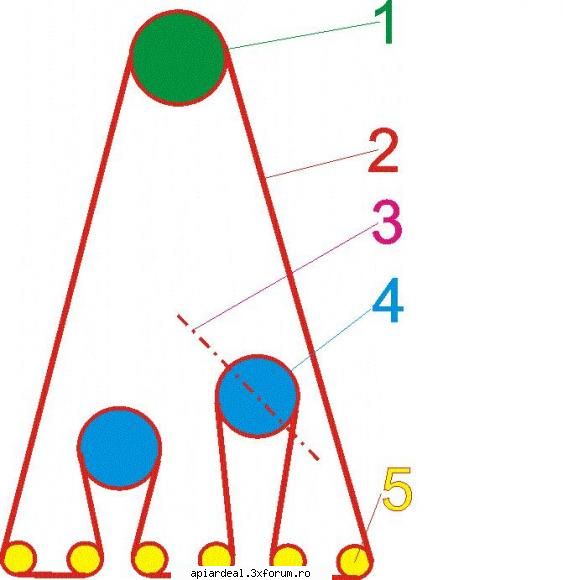

Nu trebuie sa ma rugati, d-le Pricop Arthur, va detaliez cu placere: Motorul cu fulia 1 antreneaza bucsele cu burghie 5 prin intermediul curelei 2. Rola fixa 4 este tehnologica(pentru a mari suprafata de contact dintre rola si curea) iar cea mobila are si rol de intindere a curelei in lungul liniei 3.
Poze Lulachy – poza de lulachy, in POZE SI VIDEO · 31.3KB

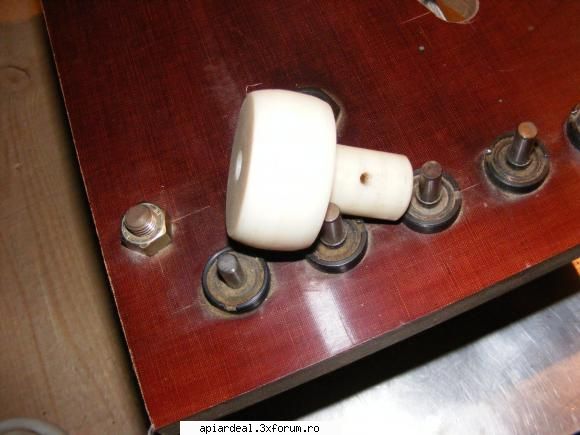

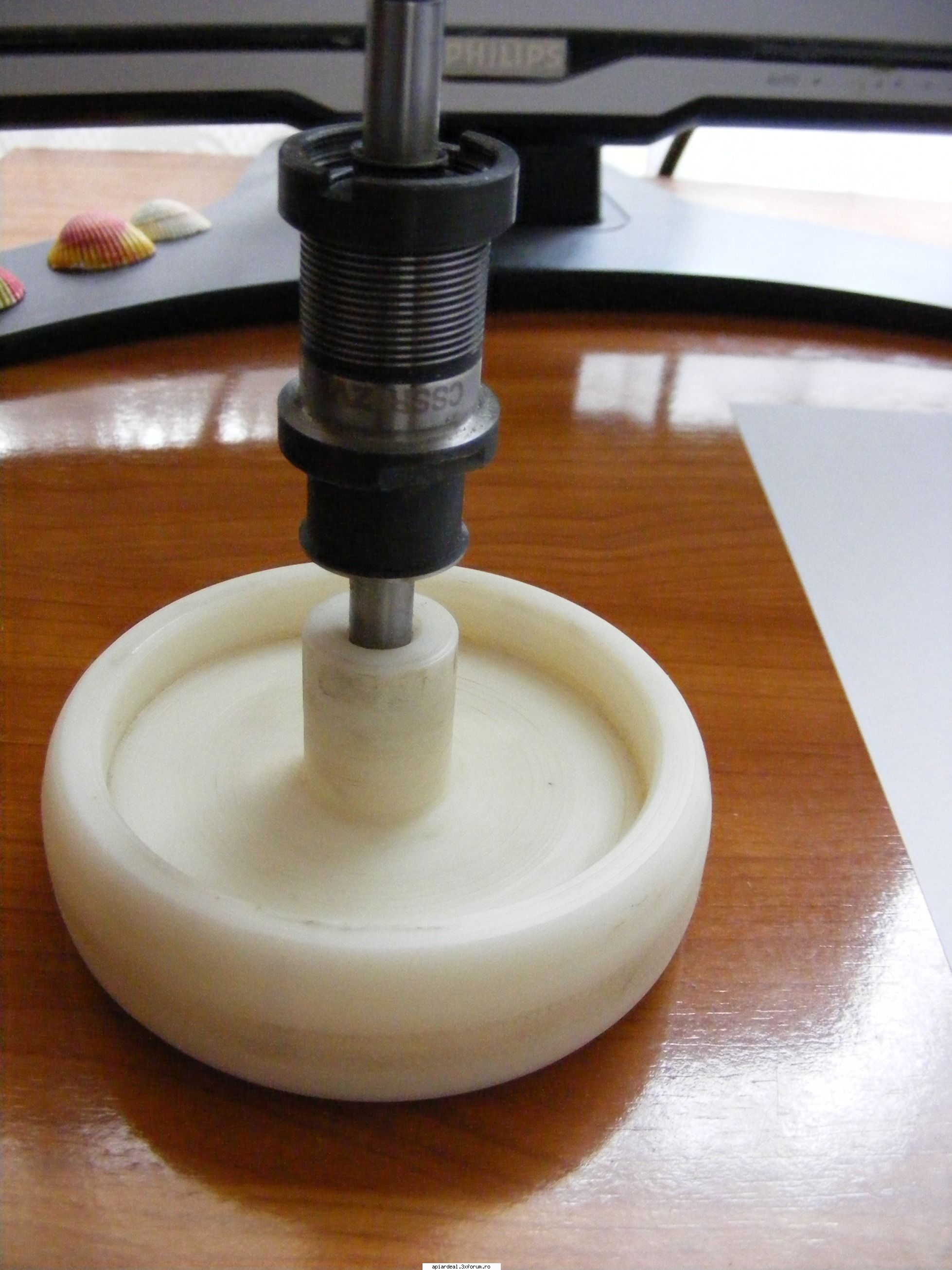

Fulia 1 este din poliamida (in cazul meu), avand diametrul de ~60 mm. Variatia diametrului duce la variatia turatiei. Cu cresterea turatiei (ceea ce este indicat in cazul LEMNULUI) vom micsora rugozitatea suprafetei gaurii.
Poze Lulachy – poza de lulachy, in POZE SI VIDEO · 35.1KB

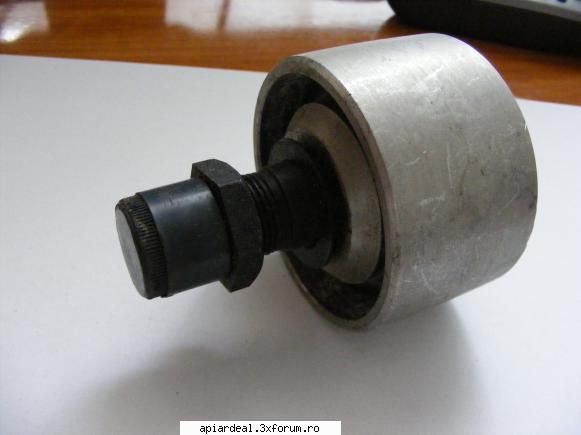

Rolele 4, fixa si mobila, pot fi din poliamida, otel, Al. sau textolit. Sunt prinse de placa de baza prin intermediul unui rulment PLC. Acum 3 ani cand am folosit-o prima data aveam role din poliamida, apoi s-au potrivit perfect cele din Al. (sunt din componenta unui utilaj textil).
Poze Lulachy – poza de lulachy, in POZE SI VIDEO · 466.5KB
